自动简化山体,提高PVsyst地形导入速度

1. 不简化山体存在的问题

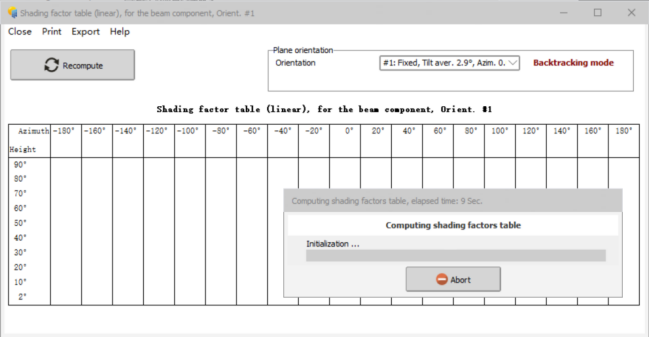

PVsyst中计算shade table特别慢。比如当山体面数超过20万时,可能会耗时数小时。

自动简化山体,提高PVsyst地形导入速度

2. 导出dae并简化

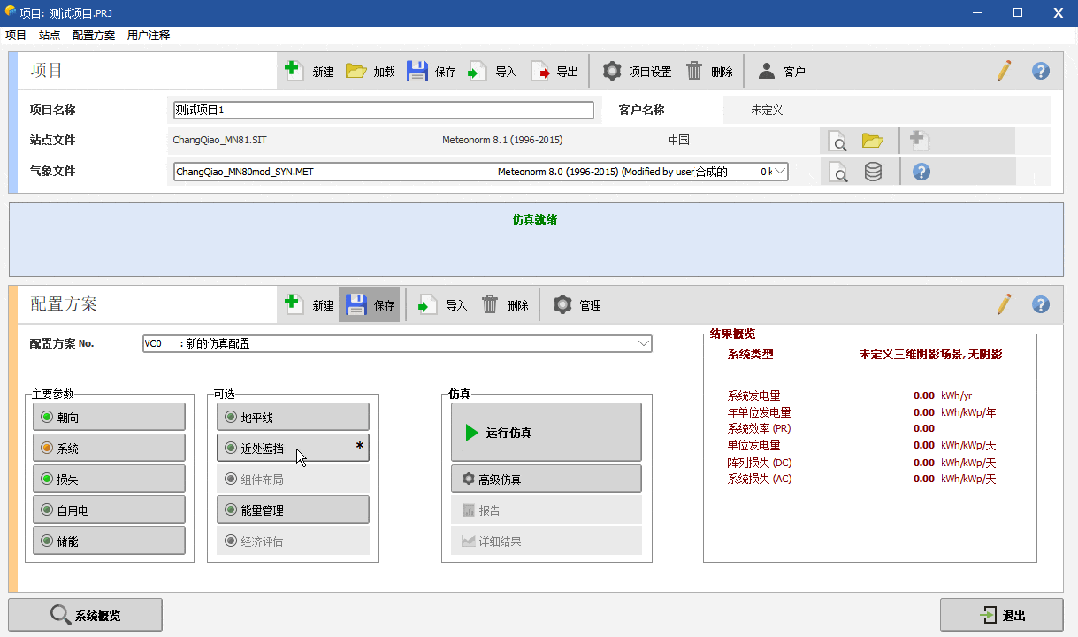

通过新版本Candela3D,可导出dae文件并自动简化山体。
自动简化山体,提高PVsyst地形导入速度

3.为什么要自动将方阵提升一定的高度

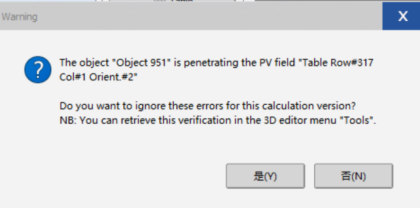

因山体简化可能会造成一部分方阵嵌入到山体,PVsyst会报错:方阵与山体干涉。若根据提示逐个进行调整,非常耗时,且对仿真结果有影响。

因此对方阵整体抬升一定的高度,这样方阵之间的相互遮挡关系不会发生变化。当提升高度较小时,山体对方阵的遮挡影响也较小。

自动简化山体,提高PVsyst地形导入速度

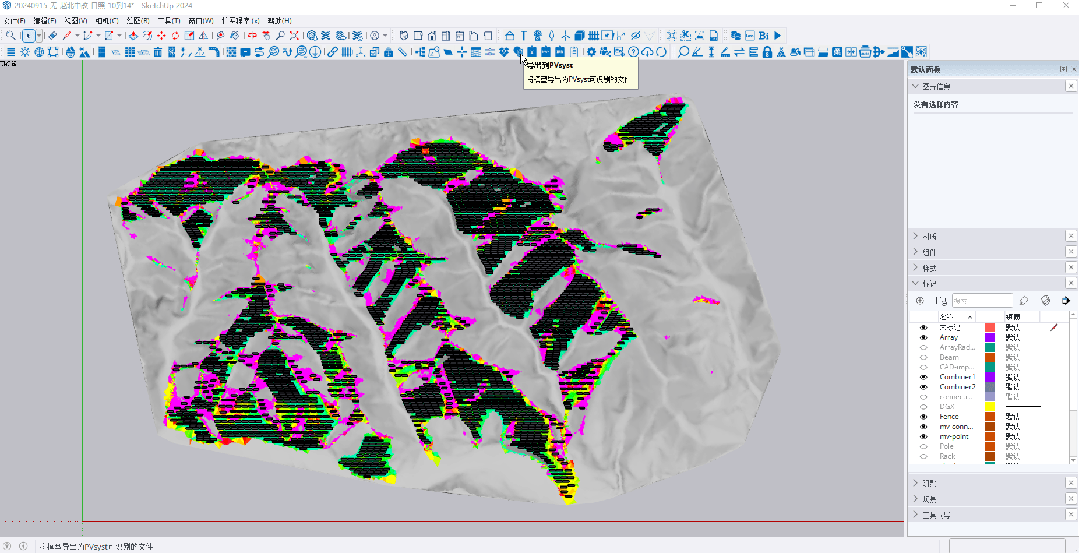

4. 提升导入dae文件到PVsyst的速度

通过特殊的算法设置,从PVsyst中导入dae速度可提升35倍。

自动简化山体,提高PVsyst地形导入速度
自动简化山体,提高PVsyst地形导入速度
