装光伏系统时,结构和电气部分有多个要注意的节点。无论采取哪种安装方法,一定要遵守相关规范及保证系统安全可靠。通常安装时会参考国际上NECIBC规范。下文主要对安装过程中需要注意的8个方面进行阐述:

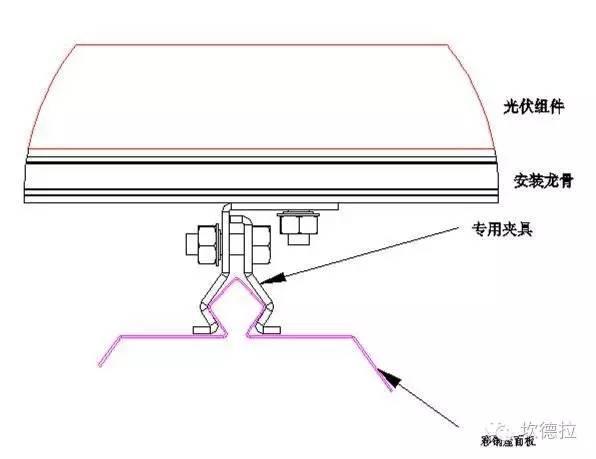

 1. 提供正确的结构支撑

1)无论怎样安装光伏方阵,不管是在屋顶还是在地面,所有部件都要正确支撑。为确定需要何种支撑,一定既要参照光伏组件的厂商说明书,也要参照支架系统的说明书。

2)比如把方阵固定在屋顶时,必须考虑屋顶的梁及檩条的间距、规格及尺寸,保证屋顶能承受方阵施加的新荷载。至于地面安装的方阵,必须检查固定方阵的基础是否与安装的土壤条件匹配。

 符合NEC规范的光伏系统安装应注意的八点

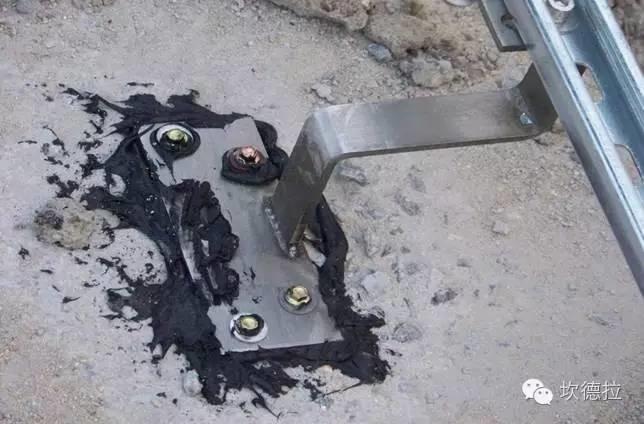

2.做好防水措施

1)毫无疑问,人们不喜欢天花板上有水或是车间顶棚漏水。漏水是任何位于建筑物屋顶的装置的真实关注,它们也是装置连线和导管从建筑物外引入内部需要注意的事项。2)在建筑物材料上打孔时一定要使用适当的密封材料;或是在屋顶安装光伏系统时,要使用防水材料在支架与屋顶之间创建防水连接。

符合NEC规范的光伏系统安装应注意的八点

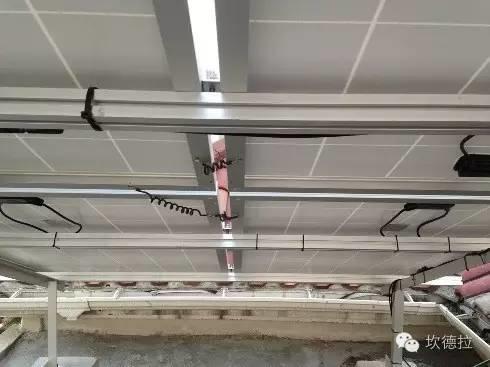

3.排布组件导线

1)无论组件安装在屋顶或地面,到接线盒或汇流箱的导线都必须全程可靠支撑。如果支撑不可靠,它们有可能受损并最终失效。

2)组件导线可以使用塑料或不锈钢绑带固定到支架系统。但要记住,组件要长期处在外部环境中,而塑料会老化。目前有专门设计的固定在组件框架上的电缆夹,电缆夹与绑带结合使用可以保持导线在适当位置,不受损害。

 符合NEC规范的光伏系统安装应注意的八点

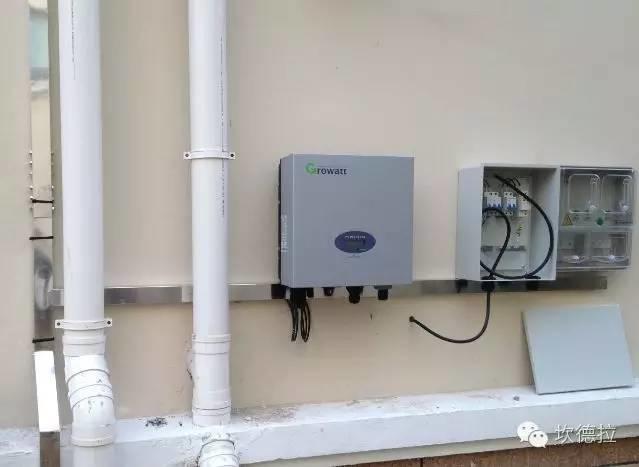

4.选择正确的导管

1)安装光伏系统的电气部分时,某些导线必须穿在导管内。对于居民用情况,通常要把从屋顶方阵穿过建筑物下引到电气设备的导线穿入规格合适的导管。NEC 690.31(E)提出了对这类导管的要求。

2)在其他地方安装导管时,比如地面安装时的地沟或屋顶方阵的建筑物外部,需要保证使用的导管能使用于这些位置,要确认导管的温度限值和耐阳光质量。

 符合NEC规范的光伏系统安装应注意的八点

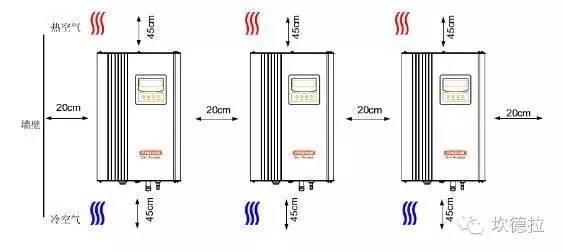

5.保证适当的作业间隙

1)安装各种电气设备时,要保证每个部件周围都用适当的作业间隙。NEC 110.26规定了适当作业间隙的一般性要求。作业间隙要求包括必须保持畅通的最小宽度、最小高度和最小深度。

2)很多逆变器厂商也有最小间隙要求,以保证逆变器周围的冷却空气可以流动。

 符合NEC规范的光伏系统安装应注意的八点

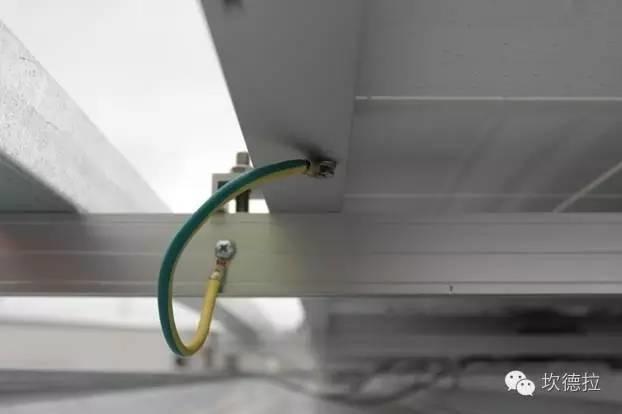

6.设备接地

1)NEC对接地的要求是相当明确的,其中之一是,光伏系统所有暴露的不载流金属部件都必须接地。这就是说,必须为支架系统,光伏组件,逆变器,配电柜装设设备接地导线。

2)一定要参照组件厂商和支架厂商的安装说明书中有关接地的具体要求。注:某些地区可能只允许使用某些方法。

 符合NEC规范的光伏系统安装应注意的八点

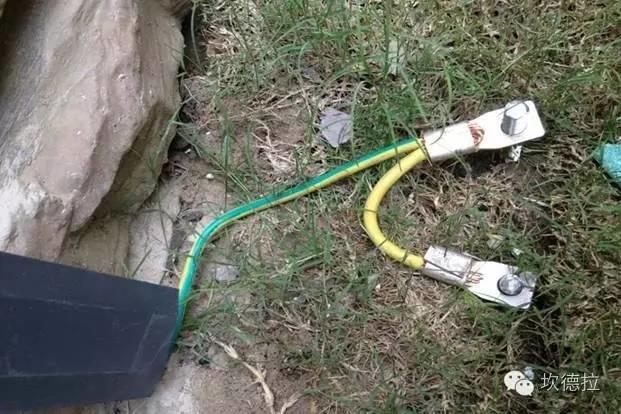

7.系统接地

1)NEC对系统接地不是十分明确,说明了一点是光伏系统需要与接地极连接。

2)条件许可时,系统防雷接地应尽量单独设置,不与其他接地系统共用。并保证防雷接地系统的接地体与公用接地体在地下的距离保持3m以上。

 符合NEC规范的光伏系统安装应注意的八点

8.恰当标识系统

1)在违反法规要求的问题中,系统标识不明可能是最常见的。NEC 690要求我们熟悉标识,把它作为设计过程的一部分。

2)有些标识是为每项工作特别定制的,如开断装置必须使用的标识,需要进行某些计算并标示具体系统的电压和电流水平。

符合NEC规范的光伏系统安装应注意的八点

符合NEC规范的光伏系统安装应注意的八点
