一、微电网的构成



微电网(Micro-Grid,MG)是由分布式发电(Distributed Generation,DG)、负荷、储能装置及控制装置构成的一个单一可控的独立发电系统。

1. 分布式发电(DG):DG可以是以新能源为主的多种能源形式,如光伏发电、风力发电、水力发电、燃料电池、电动汽车电池等;可以是柴油机发电;也可以是热、冷、电联产形式存在,就地向用户提供热能,提高DG利用效率和灵活性。

2. 负荷:负荷包括各种一般负荷和重要负荷。

3. 储能装置:储能装置可采用各种储能方式,包括物理储能、化学储能、电池储能等,用于新能源发电的能量存储、负荷的削峰填谷等。

4. 控制装置:由控制装置构成控制系统,实现分布式发电控制、储能控制、并离网切换控制、微电网实时控制、微电网能量管理等。

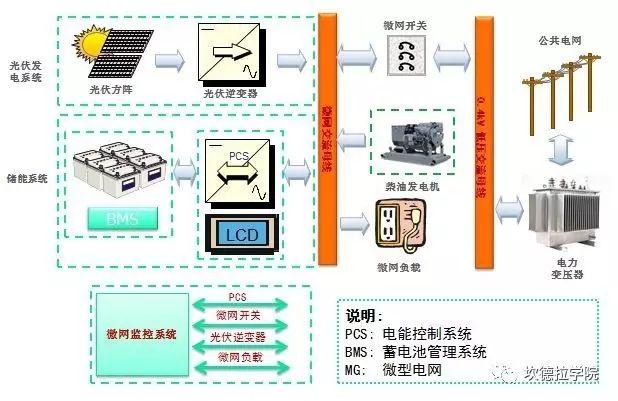

下图是以光伏系统和柴油机为主的分布式能源微电网的结构和组成:

高大上的微电网是啥?有几种类型?

二、微电网的运行模式

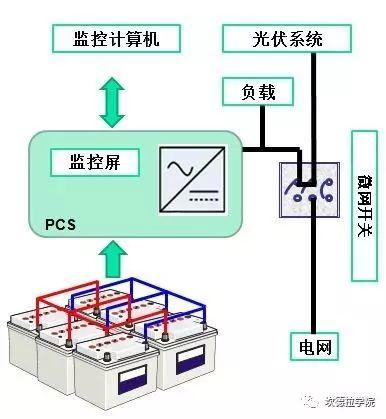

1、并网运行

并网运行就是微电网与公用大电网相连,微网断路器闭合,与主网配电系统进行电能交换。光伏系统并网发电。储能系统可进行并网模式下的充电与放电操作。并网运行时可通过控制装置转换到离网运行模式。

高大上的微电网是啥?有几种类型?

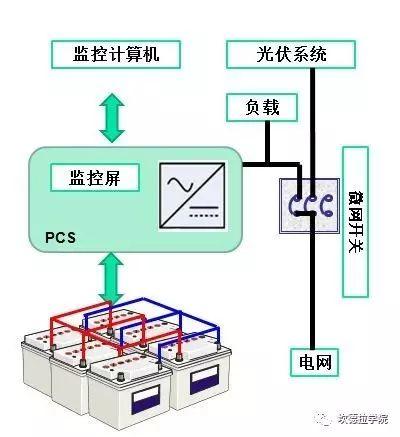

2、离网运行

离网运行也称孤岛运行,是指在电网故障或计划需要时,与主网配电系统断开,由DG、储能装置和负荷构成的运行方式。储能变流器PCS工作于离网运行模式为微网负荷继续供电,光伏系统因母线恢复供电而继续发电,储能系统通常只向负载供电。

高大上的微电网是啥?有几种类型?



高大上的微电网是啥?有几种类型?
