分布式电站–不能忽略的安全隐患！

1）引起火灾的原因分析

光伏电站设备多、直流电压较高，存在较多火灾安全隐患点，一旦发生火灾事故可能会对电站发电设备、建筑物以及建筑内人员造成重大伤害。引起分布式光伏电站火灾事故的因素主要有：

• 组件热斑

热斑效应可能导致组件局部温度高达100℃以上，造成焊点熔化、局部烧毁，甚至引起火灾。

图1 组件热斑引起背板局部烧毁

引起组件热斑的原因主要有：组件局部遮挡、虚焊、气泡等。

组件热斑防范措施主要包括：选择可靠组件、配备红外热像仪、及时进行表面清洗等。另外，当发生严重热斑时，应及时更换组件，防止组件起火烧毁。

• 连接器故障

连接器质量差、互插、不规范安装都可能引起接触电阻过大，从而造成过热烧毁。

图2 连接器烧毁

连接器过热烧毁防范措施主要有：选用高品质连接器、严禁连接器互插、使用专业安装工具、利用红外热像仪巡检等。

• 线缆虚接

光伏电站中线缆连接点众多，不可靠的连接一方面可能会引起接触电阻过大，造成过热烧毁；另一方面，在较高直流电压下，线缆虚接容易产生直流拉弧。

图3 线缆虚接引起汇流箱烧毁

线缆虚接防范措施主要有：采用专业工具进行安装、定期巡检。

• 绝缘失效

线缆受到磨损、腐蚀、损坏以及长期浸泡、曝晒都可能降低绝缘性能，造成正负极电缆出现短路、拉弧，导致火灾发生。

图4 线缆损坏导致绝缘性能下降

图5 线缆浸泡导致绝缘性能下降

线缆绝缘失效防范措施主要有：选用光伏专用线缆、规范线缆铺设、定期进行线缆绝缘性能测试。

• 人员误操作

在光伏电站直流侧相关设备中，只有直流断路器或直流开关具有灭弧功能，在断路器闭合情况下，直接插拔连接器或保险，可能会造成拉弧。

更换汇流箱内部部件或阵列断电检测规范操作：先用钳形表测电流，然后断开断路器，再用钳形表确认电流为0，最后断开熔断器，在确保无电的情况下进行操作。

更换汇流箱内部部件后或阵列检测后上电规范操作：先确保接线正常，闭合熔断器，最后闭合断路器。

逆变器断电检测规范操作：断开交流断路器，将直流开关旋转至“OFF”位置，在确保无电的情况下进行操作。

逆变器检测后上电规范操作：先确保接线正常，将直流开关旋转至“ON”位置，最后闭合交流断路器。

 2）火灾事故紧急预案

为了快速响应火灾事故、减少火灾损失，光伏电站应配备有效的防火设施，建立专门的防火应急预案。

• 电站现场应备防火设施

分布式光伏电站现场应配备的防火设施主要包括：

1）火灾报警系统、自动灭火系统等自动防火装置；

2）灭火器、消防栓、消防沙等消防器材；

3）防毒面具、正压式呼吸器、急救药品等安全防护用品；

4）应急照明装备；

5）通讯工具及有关通讯录。

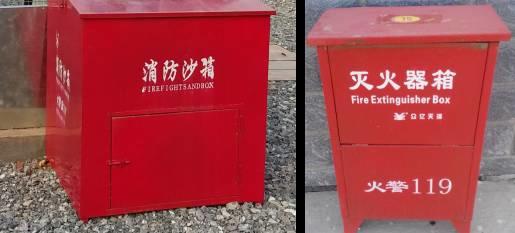

图6 光伏电站消防器材

• 电站火灾处理程序

1）现场发现火情后立即报告当值负责人；

2）当值负责人组织查看火势情况，判断起火位置；

3）切断相关电源；

4）釆取合适灭火措施进行灭火，控制火势蔓延；

5）经判断火势不可控制时，立即拨打119报警电话请求支援，派人在路口等候。

表1 光伏电站常见自然灾害风险及防范措施

分布式光伏电站安全预防应贯穿于包括选址、设计、选型、施工、运维在内的整个生命周期，电站业主及运维人员应坚持“安全第一、预防为主”的运维理念，将安全隐患消除在萌芽之中。
